جهت تولید پنجره‌های با پروفیل آلومینیوم برای مونتاژ کردن پنجره‌های آلومینیوم در قسمت ال پنجره‌ها از پانچ گوشه آلومینیوم استفاده می‌شود.
پانچ گوشه آلومینیوم دارای دو مدل هستند:
- دستی
- ایستاده پنوماتیک و هیدورلیک یا پنوماتیک پنوماتیک می‌باشد.
مطالعه نمایید: دستگاه پانچ پنوماتیک آلومینیوم
پانچ‌های دستی گوشه ال آلومینیوم را سوراخ و یا پانچ نموده سپس با استفاده از یک لقمه و یا فیکسچر گوشه ال پنجره فیکس می‌شود.
در پانچ‌های پنوماتیک پنوماتیک و یا هیدرولیک پنوماتیک عملیات پانچ انجام می‌شود و بدون لقمه و یا فیکسچر گوشه پنجره فیکس می‌شود و به حالت ال و یاقائم در می‌آید.
مطالعه نمایید: دستگاه گوشه تمیزکن دستی
پانچ‌های پنوماتیک پنوماتیک و هیدرولیک هیدولیک و هیدرولیک پنوماتیک از یک روش جهت فیکس کردن گوشه ال پنجره آلومینیوم استفاده می‌شود.
دو تکه فارسی‌بر شده گوشه پنجره آلومینیوم در روی دستگاه پانچ قرار می‌گیرد.
سپس فک‌های سمت راست و چپ به صورت هم‌زمان با استفاده از ناخنی‌ها روی پانچ گوشه آلومینیوم گوشه ال پنجره را سوراخ نموده و با قدرت آن را به صورت ال و قائم فیکس می‌کند.
کارکرد با دستگاه بسیار ساده است و به راحتی عملیات پانچ را انجام می‌دهد.

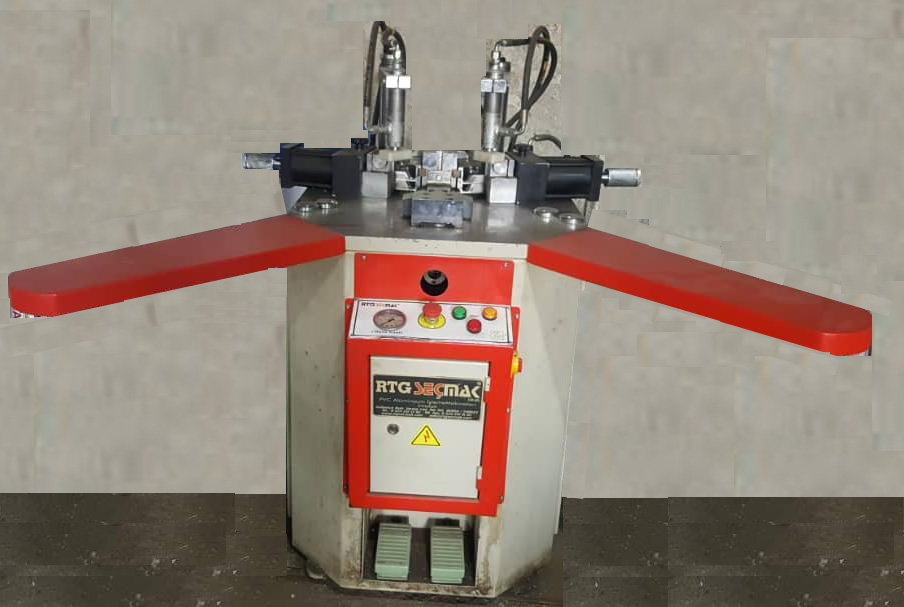

- دستگاه دارای دو جک که از بالا پروفیل آلومینیوم را روی سینه دستگاه نگه می‌دارد.
- یک پدال پا جهت استارت و استپ
- دو فک قوی جهت پانچ کردن گوشه آلومینیوم
همچنین جای تنظیم تیغچه بر روی دستگاه در چهار مرحله یا چهار نقطه است.
این چهار مرحله تنظیم تیغچه این قابلیت را به کاربر می‌دهد که بتواند انواع پروفیل الومینیوم با عرض‌های مختلف و ضخامت‌های مختلف را تولید و استفاده کند.
پانچ آلومینوم دو نوع درارد:
- هیدرولیکی
- هیدورلیک پنوماتیک
- سیستم هیدرولیک دارایی پمپ روغن فشار بالا که توسط الکتروموتور سه فاز روغن را با فشار بالا از داخل شیلنگ‌های فشار قوی به داخل جک‌ها هدایت می‌کند.
- این مدل پانچ دارای سه جک هیدرولیکی برای پانچ و دو جک هیدرولیکی جهت نگهداری پروفیل هنگام مونتاژ پانچ پروفیل‌ها است.
قسمت برق پانچ گوشه آلومینیوم متشکل از کلید سلکتوری سه فاز کنتاکتور کنترل فاز و کلید قطع کن اضطراری ( امر جنسی) و میکرو سویچ و دو پدال جهت فرمان دادن برای جک‌ها می‌باشد.
بعد از استارت الکتروموتور با فشار دادن پدال سمت چپ جک‌های نگهدارنده شروع به پایین آمدن کرده و پروفیل را محکم د رجای خود نگه می‌دارد.
و هم‌زمان جک عقبی زاویه به سمت جلو حرکت کرده البته با کمی تاخیر و زاویه پروفیل را محکم فشار می‌دهد
بعد جک‌های مخصوص پانچ به طرفین پروفیل فشار آورده و مونتاژ پروفیل انجام می‌گیرد.
بعد از پانچ با فشار پدال سمت راست جک‌های پانچ و زاویه عقب رفته و بعد از آن جک‌های نگهدانده پروفیل را آزاد می‌کند.
در سیستم (هیدرولیک و پنوماتیک ) به جای جک‌های نگهدارنده هیدرولیکی از جک‌های پنوماتیکی استفاده شده
این مدل دستگاه دارای واحد مراقبت و شیر برقی جهت کنترل جک‌ها می‌باشد.
