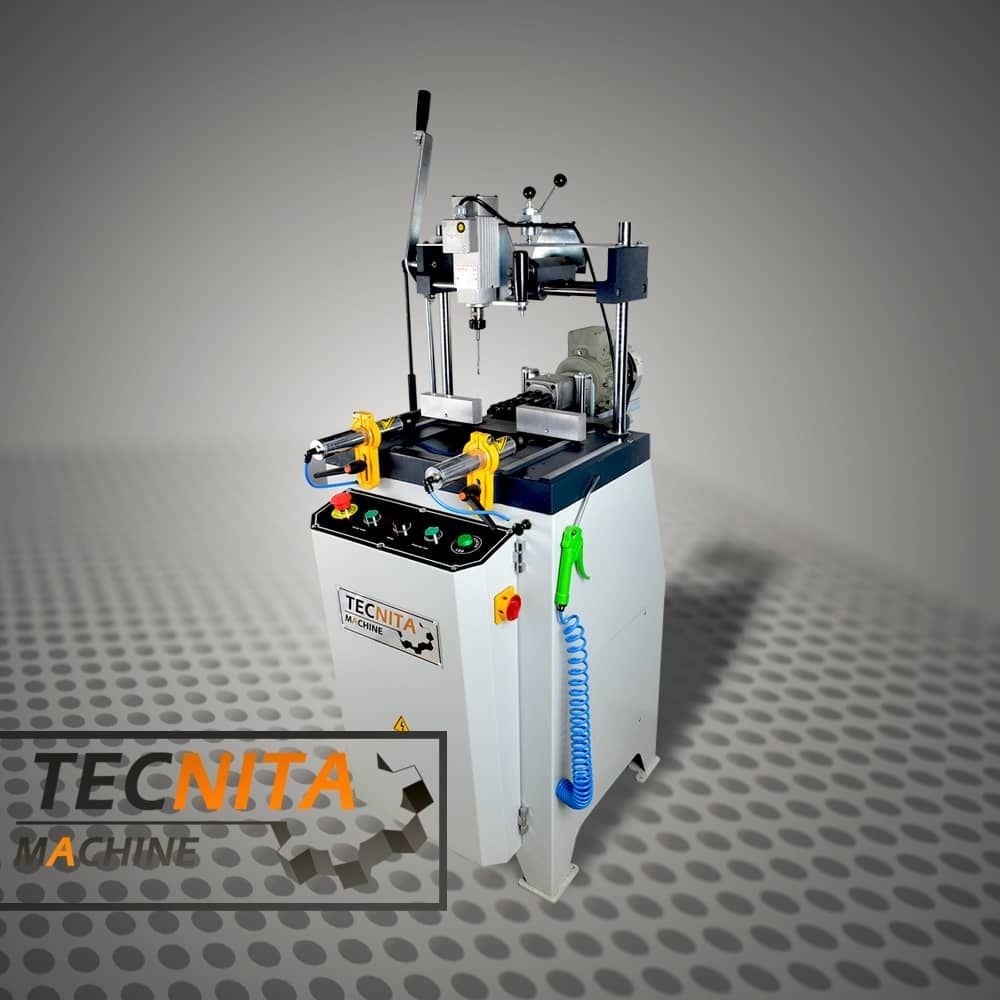

برای کپی فرز، سوراخکاری سه تایی دستگیره پنجره و عملیات شیار زنی آب راه پروفیل های PVC از شابلون زن upvc تکنیتا استفاده می‌شود.
مشخصات فنی شابلون زن upvc تکنیتا

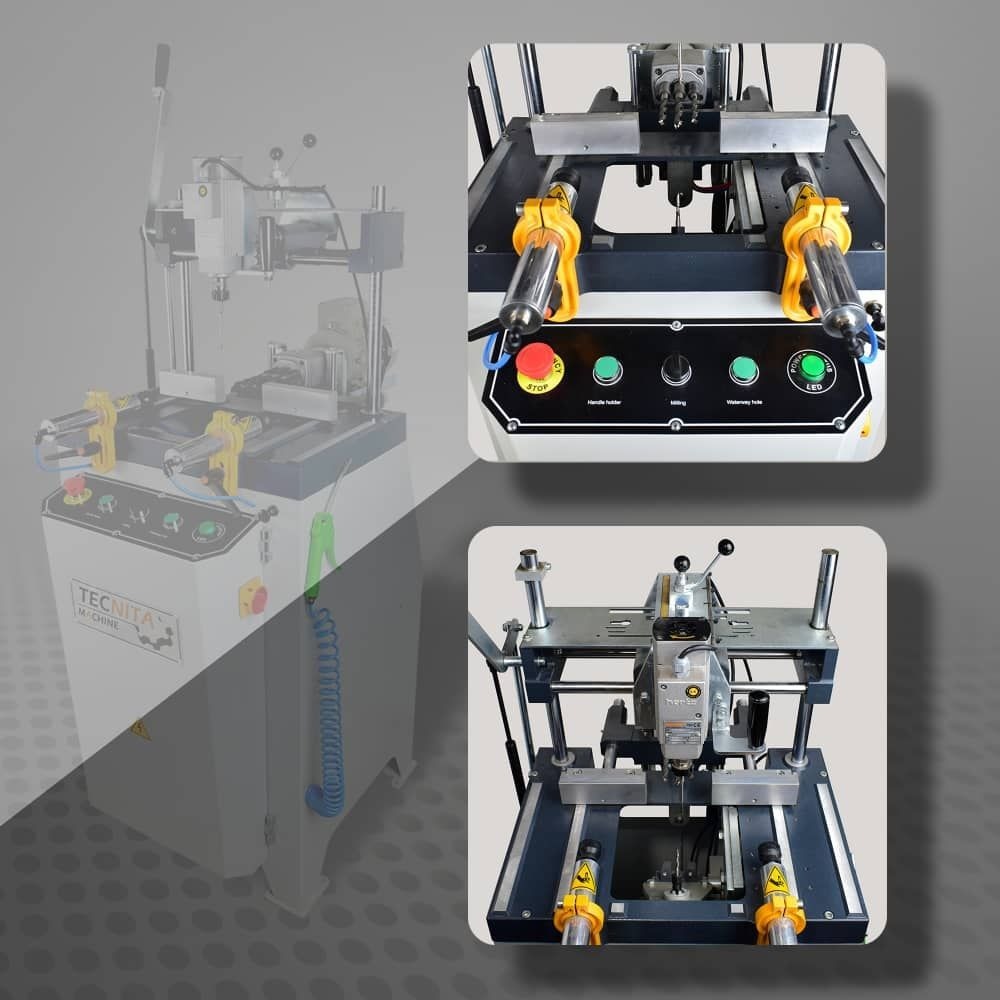

دارای سه واحد سوراخکاری و فرزکاری مستقل است. یک واحد افقی، یکی عمودی و یک واحد شیب دار تا 60 درجه قابل انعطاف است.
واحد افقی، برای سوراخکاری اتوماتیک سه سوراخ با فاصله ثابت جا دستگیره استفاده می‌شود.
از واحد عمودی می‌توان برای فرزکاری انواع سوراخ‌ها و شکاف‌های متداول، با استفاده از شابلن استفاده کرد.
از واحد شیب دار برای شیار زنی اتوماتیک تخلیه آب استفاده می‌شود.
استفاده از یاتاقان‌های مناسب و میل کروم، حرکتی روان و دقیق و قابل اطمینان برای اجزای کشویی‌ها به ارمغان آورده است.
حرکت واحد عمودی سه کاره upvc تکنیتا با خنثی کردن وزن اجزای به کمک جک گازی بسیار نرم و روان شده است.
- مقیاس عملیات کپی فرز 1: 1 است.
- سیستم بستن پنوماتیک افقی می‌باشد.
- عمق سوراخ‌ها قابل تنظیم است.
- طول دستگاه940mm و عرض دستگاه 600mm و ارتفاع دستگاه 1500mm است.
- وزن دستگاه 145kg می‌باشد.
مطالعه نمایید: شابلون زن مرات
مطالعه نمایید: دستگاه سه کاره یا کپی فرز رومیزی
